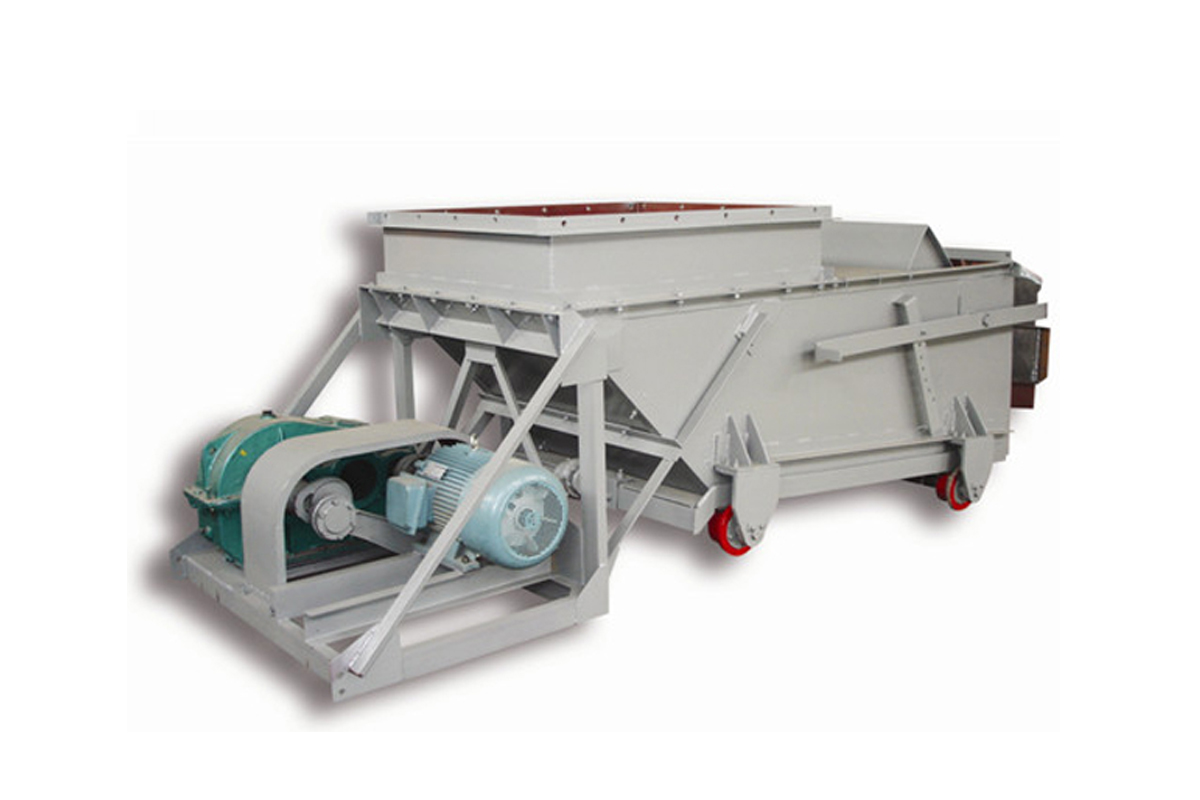

往復式給煤機概述
K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。
南通聯振機械重工有限公司生產的K型往復式給煤機結構簡單，運行可靠，調節安裝方便、壽命長，重量輕，體積小，維護保養方便。
技術參數
| 型號規格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
| 給料能力（t/h） | 底板行程 | 曲柄位置 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 |
| 200 | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
| 150 | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
| 100 | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
| 50 | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
| 曲柄轉速（r/min） | 57 | 57 | 57 | 62 | 62 | |||||||
| 電動機 | 型 號 | YB160M1-8 | YB160M1-8 | YB160M1-8 | YB160M1-6 | YB160M1-6 | ||||||
| (Y16M1-8) | (Y16M1-8) | (Y16M1-8) | (Y16M1-6) | (Y16M1-6) | ||||||||
| 功率 | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 轉速（r/min） | 720 | 720 | 720 | 970 | 970 | |||||||
| 減速機 | 型號速比 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | ||||||
| 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | ||||||||
| 允許Zui大粒度 | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
| 設備重量 | 帶料斗 | 1127 | 1251 | 1481 | 1927 | 2737 | ||||||
| 不帶料斗 | 1026 | 1144 | 1342 | 1735 | 2505 | |||||||
往復式給煤機的工作原理
- K型給煤機由機架，底板（給煤槽），傳動平臺，漏斗，閘門，托輥等組成，當電機開動后經彈性聯軸器，減速機，曲柄連機構拖動傾斜5°的底板在輥上做直線往復運動，煤均勻地卸到其它設備上。
- 本機可根據需要設有帶漏斗，不帶漏斗兩種形式。
- 往復式給煤機設有兩種結構形式：1、帶調節閥門 2、不帶調節閥門，其給料能力由調節閥門來達到。
